洗浴廢水余熱回收案例高校體育館70噸熱水工程

  工程說明：

  為了配合校園環境綜合治理，我們在高校體育館的浴室改造中采用了洗浴廢水余熱回收系統，以減少污水排放的熱污染和廢熱排放量，對充分體現綠色環保理念更具有特殊意義。

  系統對體育館浴室進行了有針對性的設備選型、施工組織設計，浴池的節能改造一次性驗收合格，各項數據達到設計使用標準。

  通過一個階段的實際運行總結出洗浴廢水余熱回收系統與原有天然氣系統的比較優勢：

  1.一機多用：機組在回收熱量的同時可為浴室除濕。

  2.經濟運行：加熱1噸熱水耗4度電

  3.節能：自來水在不經過任何燃料的情況下被加熱至30度以上，節能效果明顯，洗浴中心每天用水量越大，系統機組投資成本回收時間越短。

  4.環保：為保障空氣質量，大部分城市已經禁止使用煤鍋爐，熱回收系統只工作時只消耗電量，無任何污染排放，符合環保趨勢;

  5.安全：鍋爐存在爆炸安全隱患，電熱水器漏電事故屢有發生，洗浴熱回收系統水電分離，杜絕加熱時帶電元件接觸到水，有完善的安全保護系統：壓縮機排氣壓力過高保護、壓縮機吸氣壓力過低保護、電機保護(過載保護、線圈過熱保護、反相保護)、斷水保護、冷水溫度過低(防凍)保護、熱水溫度過熱保護等，安全保護裝置齊全，運行安全可靠。

  6.舒適耐用：水溫可恒定45℃，制熱速度快，熱水供應量大，不管多少人同時洗浴，系統的供水溫度和供水壓力都是恒定的。第一、避免了師生使用混合閥調節水溫時忽冷忽熱造成的浪費水現象;第二、避免了因開啟淋浴頭數量的變化造成的供水壓力波動，導致淋浴頭的出水溫度和流量變化;第三，簡化師生了洗浴程序，滿足了師生的洗浴需求。

  7.安裝簡單：系統占地面積小，節省空間，提高換熱效率，增加機組產水量，系統機組全部零部件及電控箱整體組裝結構緊湊、操作簡便，設計、安裝、操作及維護有很大的方便性和經濟性。

  8.自動、智能化系統：實現自動補水、自動開機加熱、自動恒溫，無需添加燃料，無人值守，省去了人工管理費用，機組配置液晶控制面板，設定溫度后即可享受中央熱水帶來的舒適，再無后顧之憂! 故障自我診斷、報警及保護，實時顯示機組的運行參數、報警參數，監測熱(冷)水的出水溫度和回水溫度。

  9.維護方便：反沖式清理廢水過濾裝置，解決了清理難的問題，使用更省心。該系統自動化程度高，便于操控,運行人員少，無壓力容器存在，壓縮機采用意大利進口壓縮機，長時間不間斷運行有更強的適應能力，具有運轉平穩、低震動、低噪音等特點。

  10.應用領域：洗浴中心、游泳館、賓館、酒店、高級會所等。

  運行效率分析

  運行期間我校分時段對該機組各項運行數據進行監測并匯總分析，洗浴廢水余熱回收系統在夏季運行費用最低，能效比為4.91︰1;秋季因水溫下降運行費用略有提高，能效比為5.19︰1;冬季因自來水溫度最低，運行費用最高，能效比為5.6︰1;春季因自來水溫度開始升高，運行費用略有下降，能效比為5.25︰1;平均能效比為5.42，大大高于燃氣鍋爐。(見表二廢熱回收系統階段性觀測實際記錄及費用分析)

  表二廢熱回收系統階段性觀測實際記錄及費用分析

  (注：電按照0.5元/度計算，熱水按照系統設置42℃計算)

  同時在監測期間對該系統回收熱量所加熱的熱水總量與原有天然氣系統同樣加熱該總量的熱水進行對比，截止3月31日洗浴廢水余熱回收系統累計回收洗澡水中的熱量加熱自來水共計23000噸，消耗電量170000度，折合每噸熱水成本為3.7元。按我校現有天然氣鍋爐的熱效率以及常年費用統計計算該階段加熱同樣多的熱水需要的運行費用為9.5元/噸，節約運行費用60%以上。按1立方米天然氣產生1立方米二氧化碳計算該階段累計減排二氧化碳227噸，以我校全年使用熱水45000噸計算，預計將節約運行成本近30萬元，減少二氧化碳排放量400余噸。具有很好的經濟效益。可以在三年內收回投資成本。并減少了校內的一個污染源。

   增容擴建

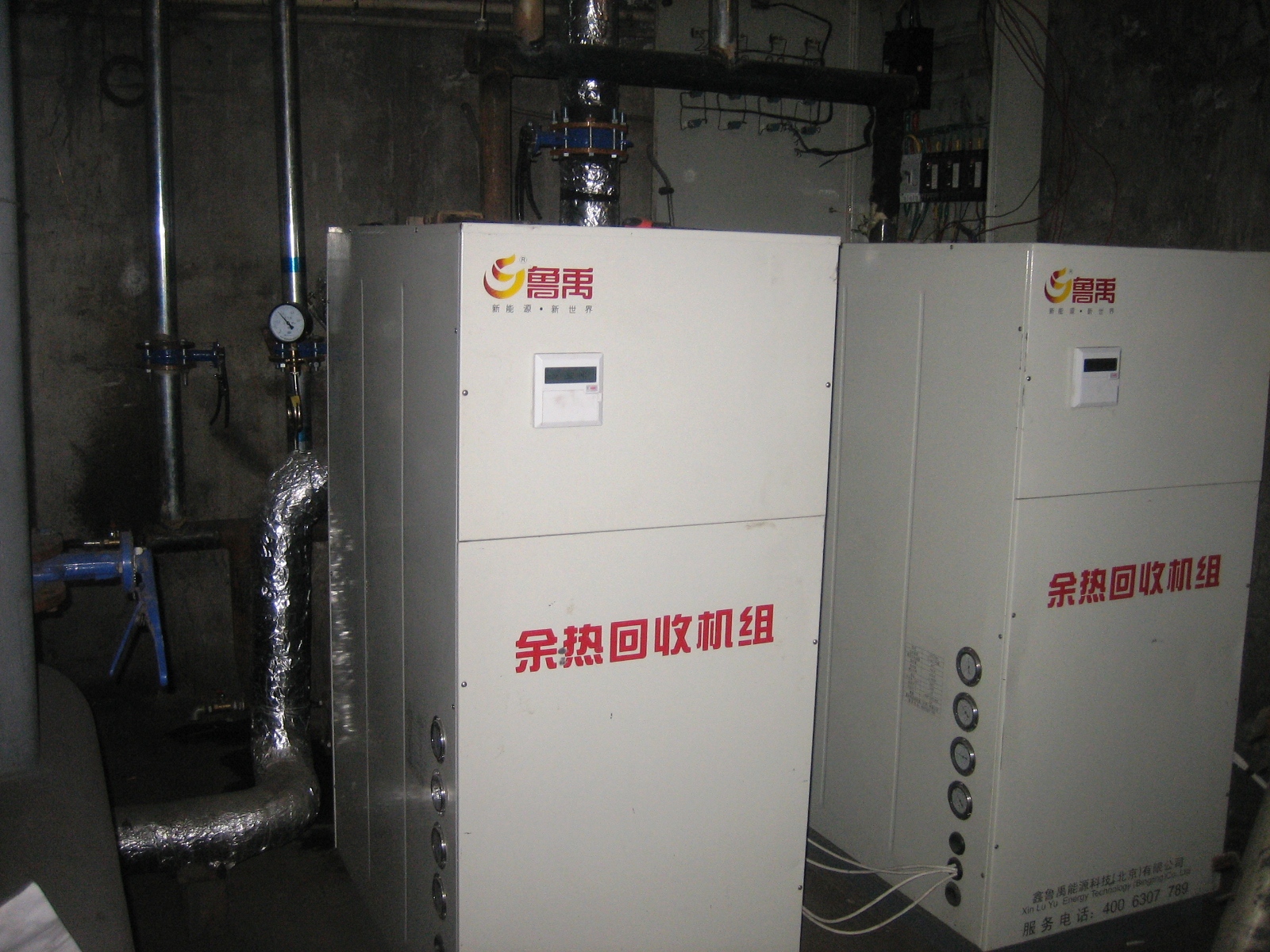

  由于該浴池采用恒溫供水，改變了混合閥忽冷忽熱的現象，使來此浴池的洗浴人數不斷增加，用水量也同時增加很多，對此進行了二期擴建，又增加了1臺洗浴廢水余熱回收系統機組，使系統產水量達到180噸/天。
